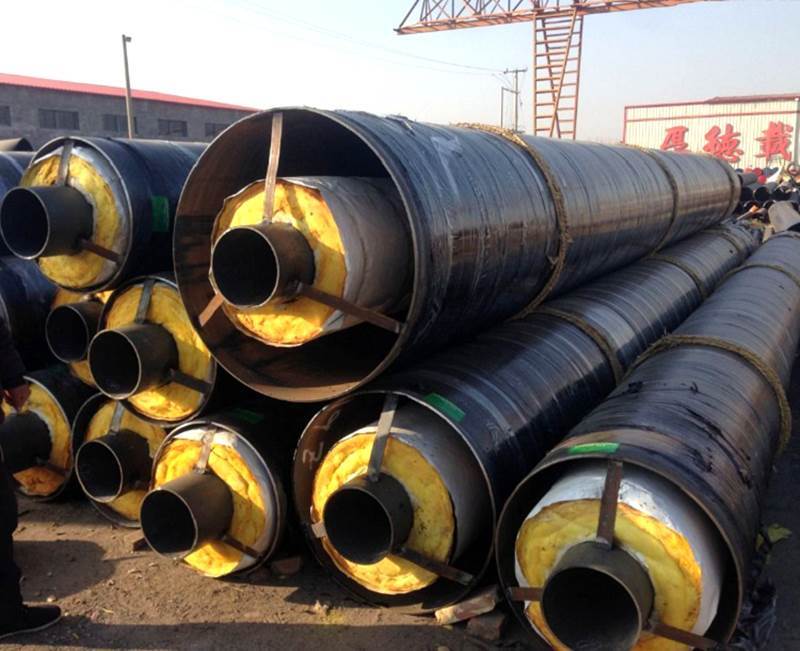

鋼套鋼高溫蒸汽巖棉保溫鋼管

鋼套鋼保溫無縫鋼管編制依據的法律法規和執行標準：

1）《中華人民共和國特種設備安全法》

2）《壓力管道安全管理與監察規定》勞動部 140 號文

3）《壓力容器壓力管道設計許可規則》TSG R1001-2008

4）《城鎮供熱管網設計規范》CJJ34-2010

5）《城鎮供熱直埋蒸汽管道技術規程》CJJ104-2014

6）《城鎮供熱管網工程施工及驗收規范》CJJ28-2014

7）《現場設備、工業管道焊接工程施工規范》GB50236-2011

8）《現場設備、工業管道焊接工程施工質量驗收規范》GB50683-2011

9）《工業設備及管道絕熱工程施工質量驗收規范》GB50185-2010

10）《城鎮供熱預制直埋蒸汽保溫管技術條件》CJ/T200-2004

11）《城鎮供熱預制直埋蒸汽保溫管管路附件技術條件》CJ/T246-2007

12）《輸送流體用無縫鋼管》GB/T8163-2008

13）《石油天然氣工業管線輸送系統用螺旋鋼管》GB/T9711

14）《普通流體輸送管道用埋弧螺旋焊管》SY/T5037-2012

15）《鋼質對焊無縫管件》GB/T12459-2005

16）《鋼板制對焊管件》GB/T13401-2005

17）《無損檢測金屬管道融化焊環向對接接頭射線照相檢測方法》GB/T12605-2008

18）《焊縫無損檢測 超聲檢測 技術、檢測等級和評定》GB/T11345-2013

鋼套鋼蒸汽保溫直縫鋼管保溫內固定支座：

固定支座承受推力荷載的能力應符合施工圖要求。根據計算本工程保溫內固定支座承受推力見下表：

出現在彎頭處的大推力固定支架

固定支座承受推力的隔熱材料強度應滿足設計要求，耐溫性高于350℃。

封閉型內固定支座中，外護管與工作管間應設置波紋柔性環形封隔板，當蒸汽管線局部發生泄漏時，阻斷外泄蒸汽擴散，蒸汽通過排潮管排出，依此排查蒸汽管線泄漏管段；同時波紋柔性環形封隔板密封應滿足蒸汽直埋外護管道嚴密性試驗壓力0.2MPa要求。

鋼套鋼保溫直縫鋼管保溫補口及外護管補口段防腐：

保溫補口應在管道安裝完畢，探傷檢驗及強度試驗合格后進行。保溫材料及其技術要求與鋼套鋼預制直埋蒸汽保溫管保溫材料相同外護管補口段防腐材料及其技術要求與外護管防腐相同。

保溫補口及外護管補口段防腐應符合《城鎮供熱預制直埋蒸汽保溫管技術規程》CJJ104-T2014的要求。防腐層應平滑連續、無孔眼，檢測電壓≥5000V不打火花為合格。
